電力監控與保護

PZ系列交流檢測儀表

該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數?？蓭S485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。

應用范圍：
適用于高、低壓電力系統中需要檢測電力參數的場合。

技術參數

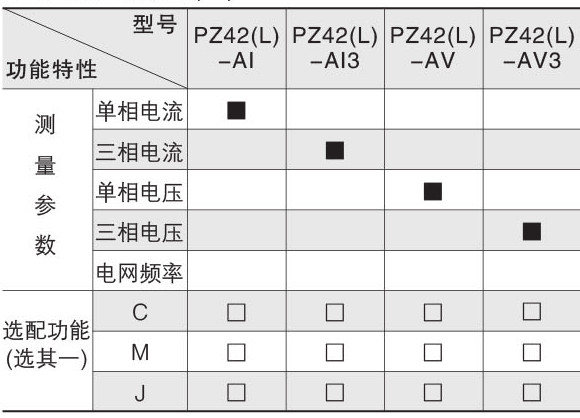

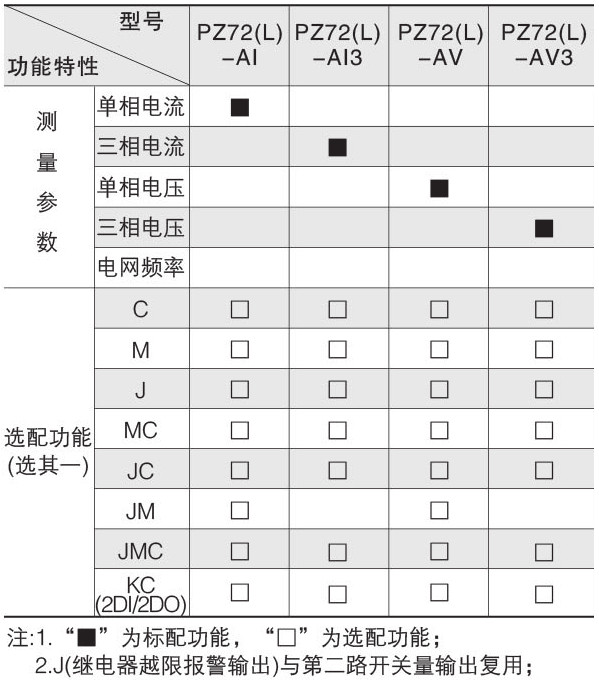

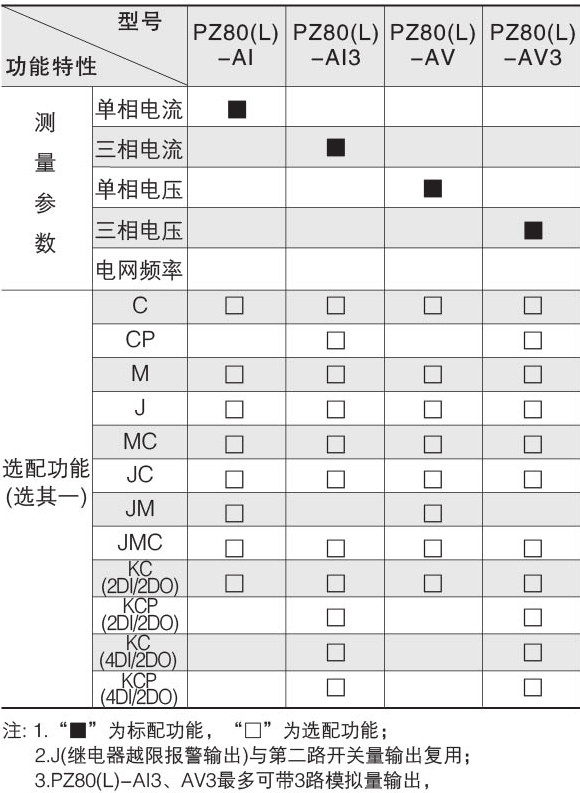

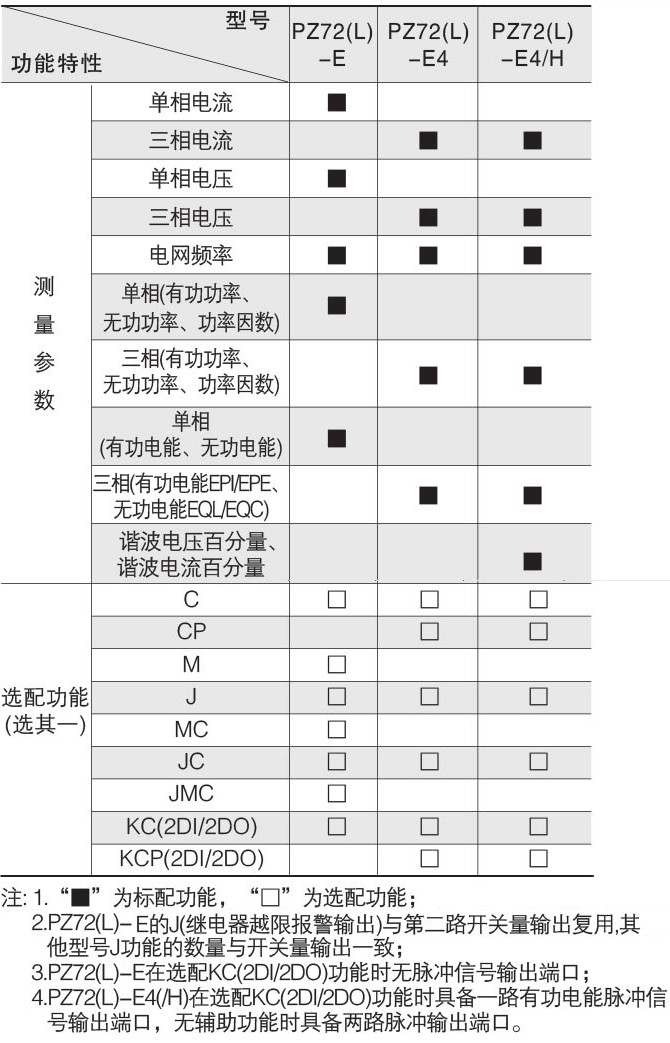

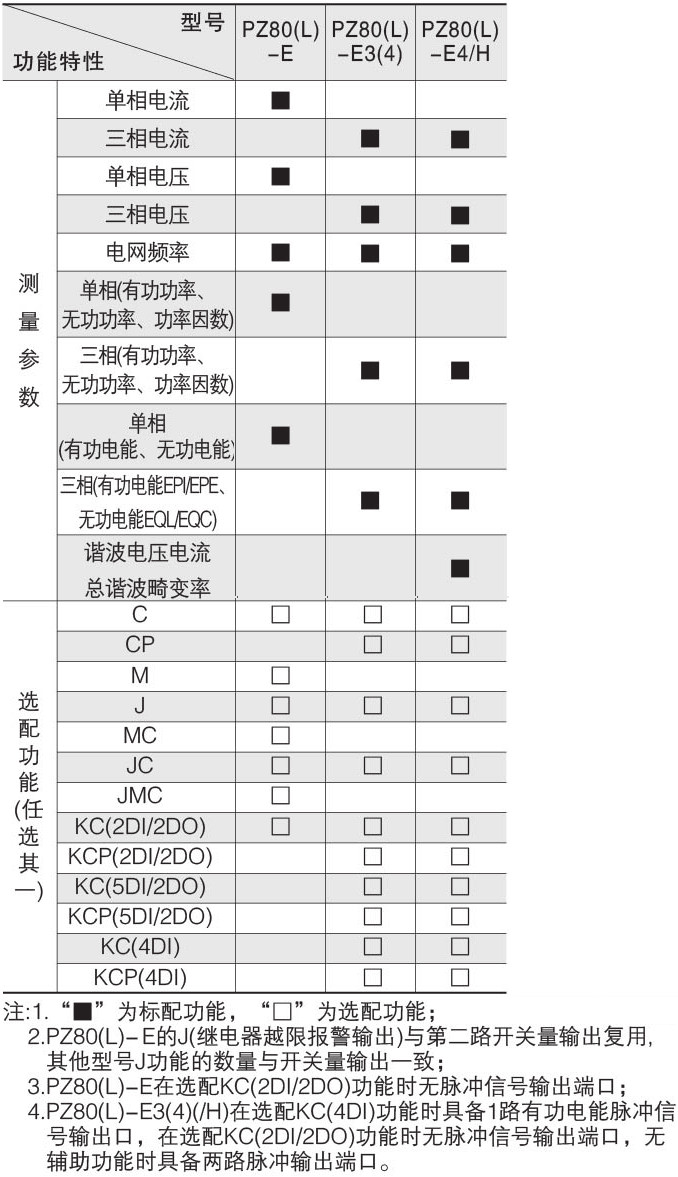

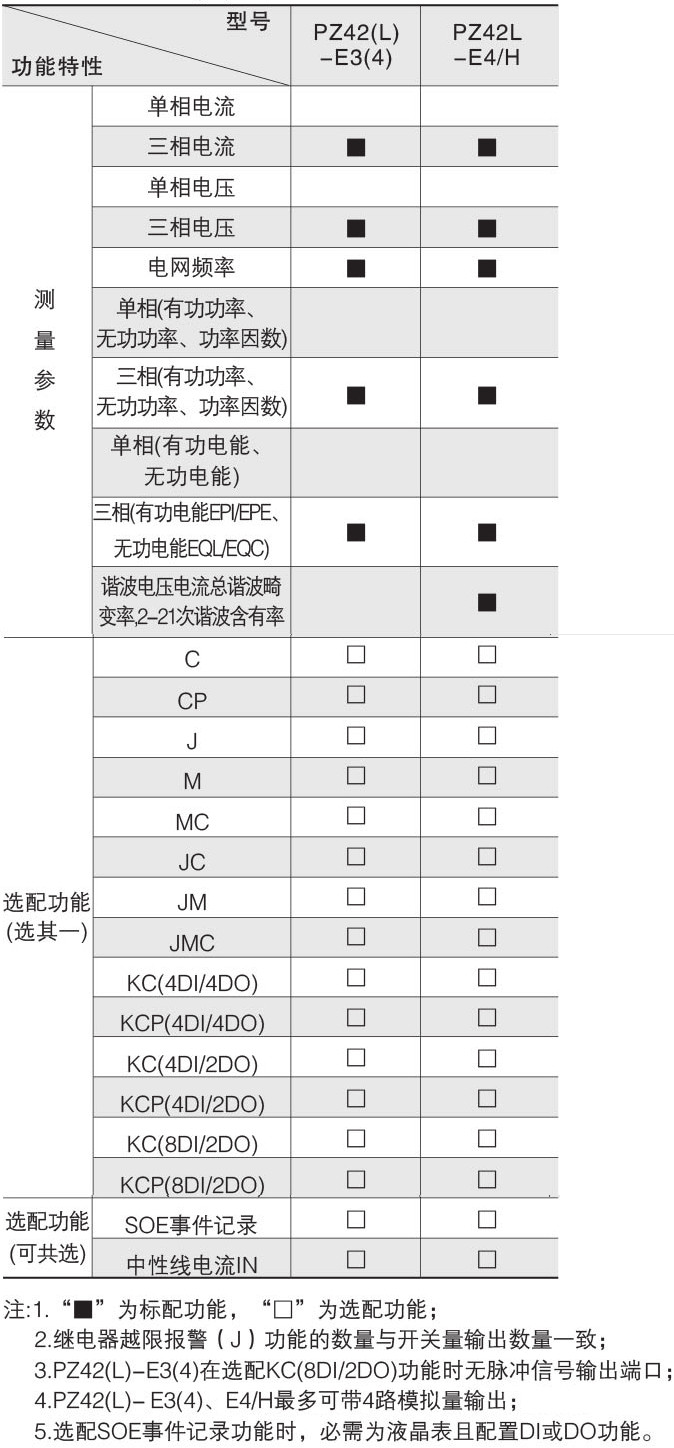

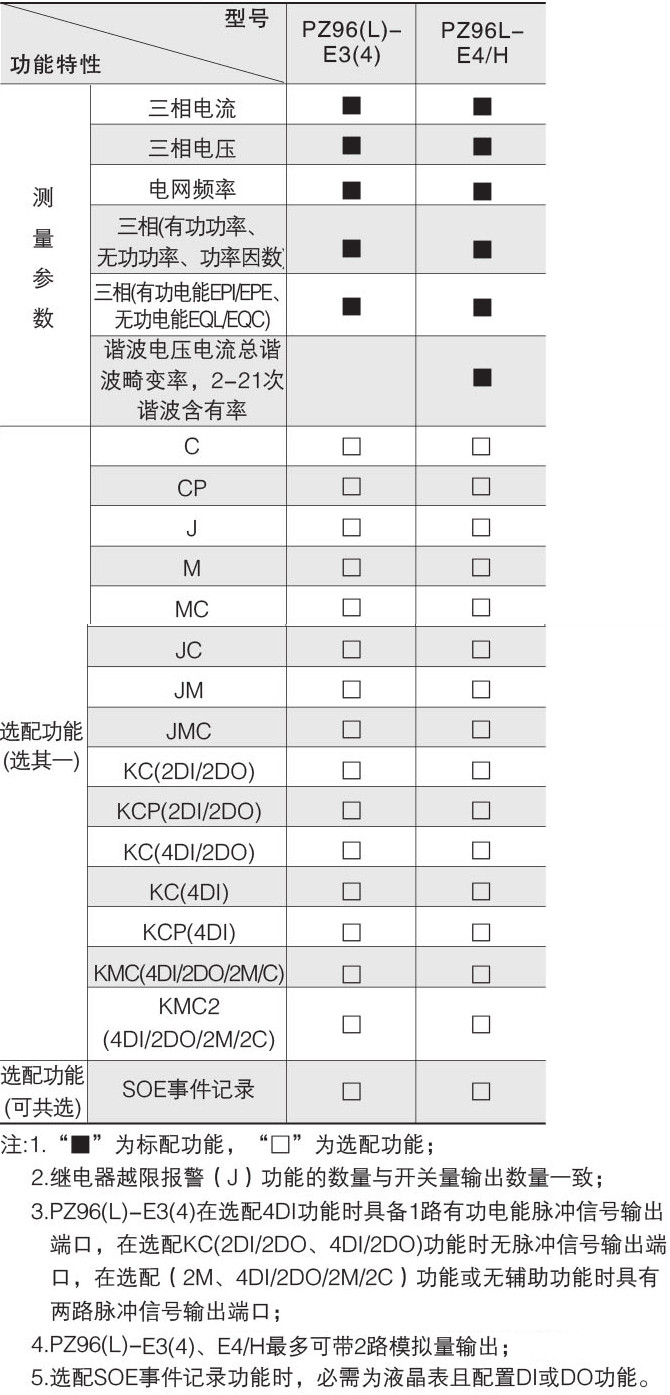

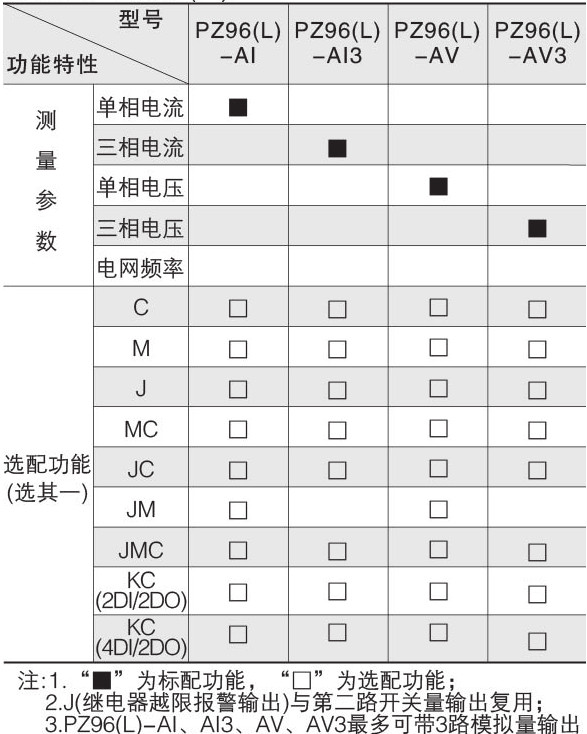

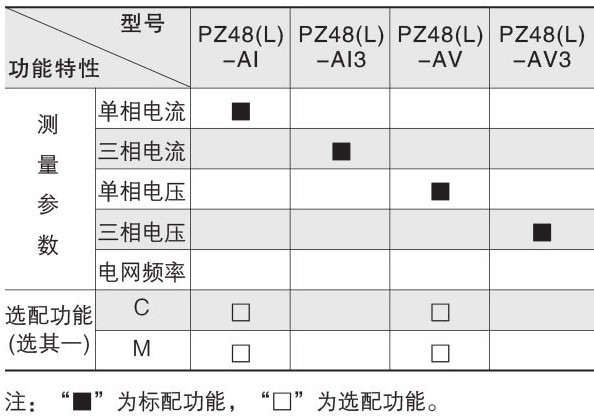

產品選型

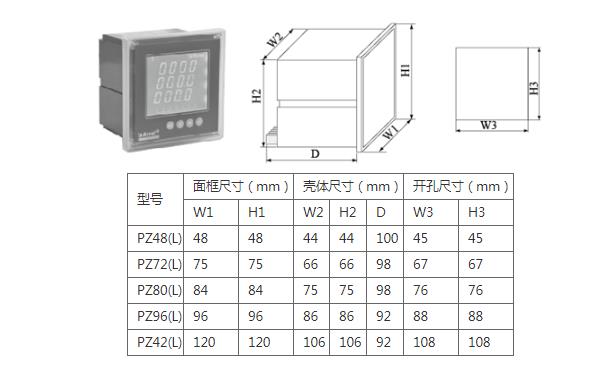

外形尺寸

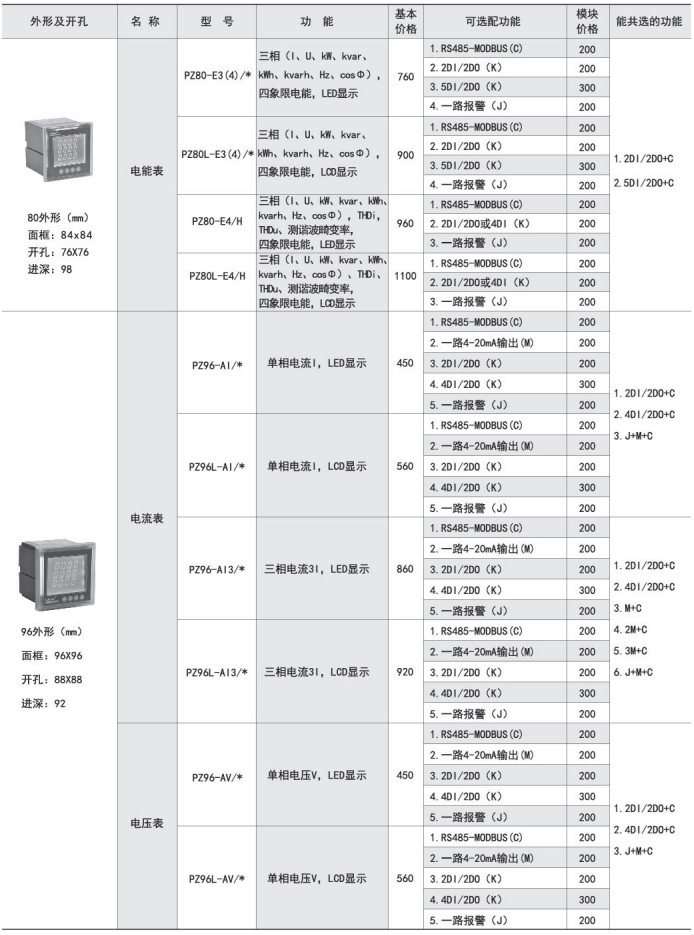

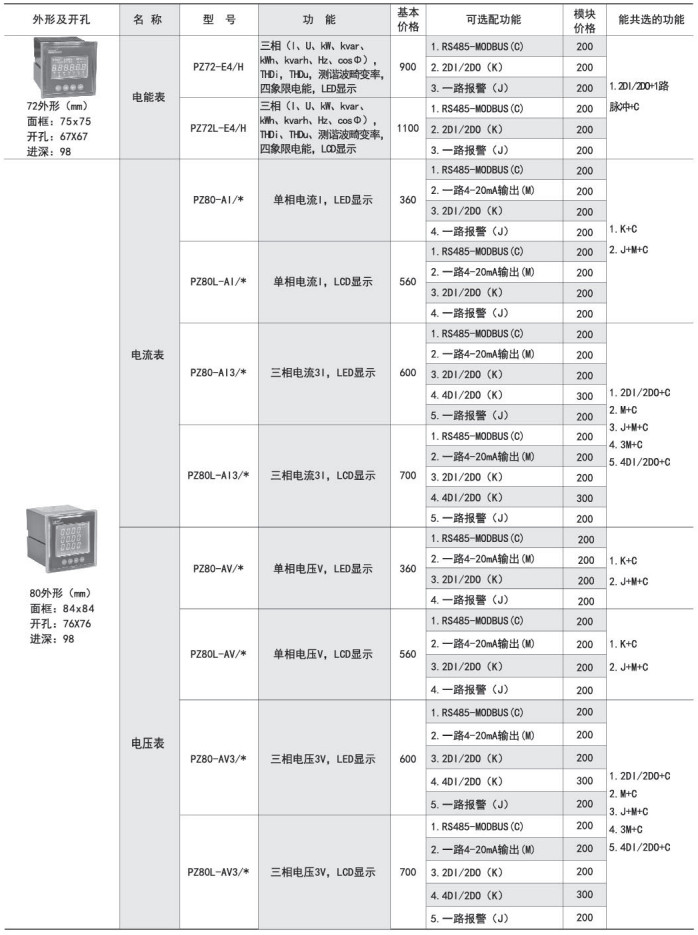

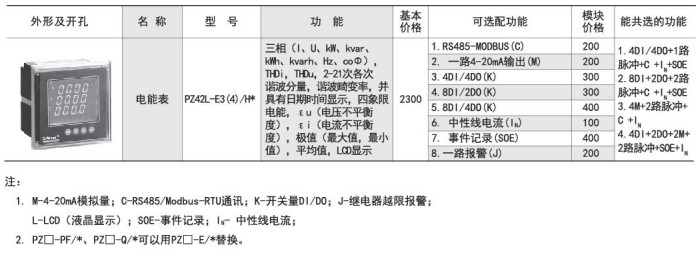

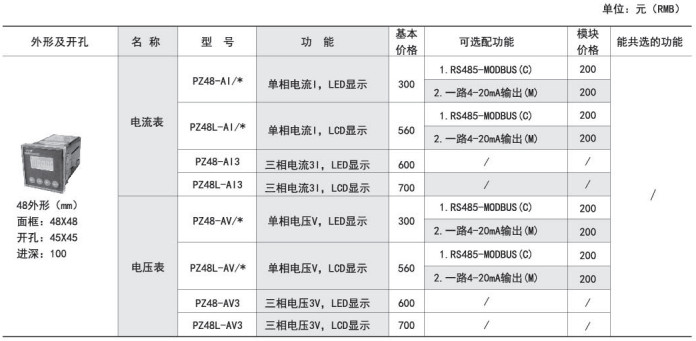

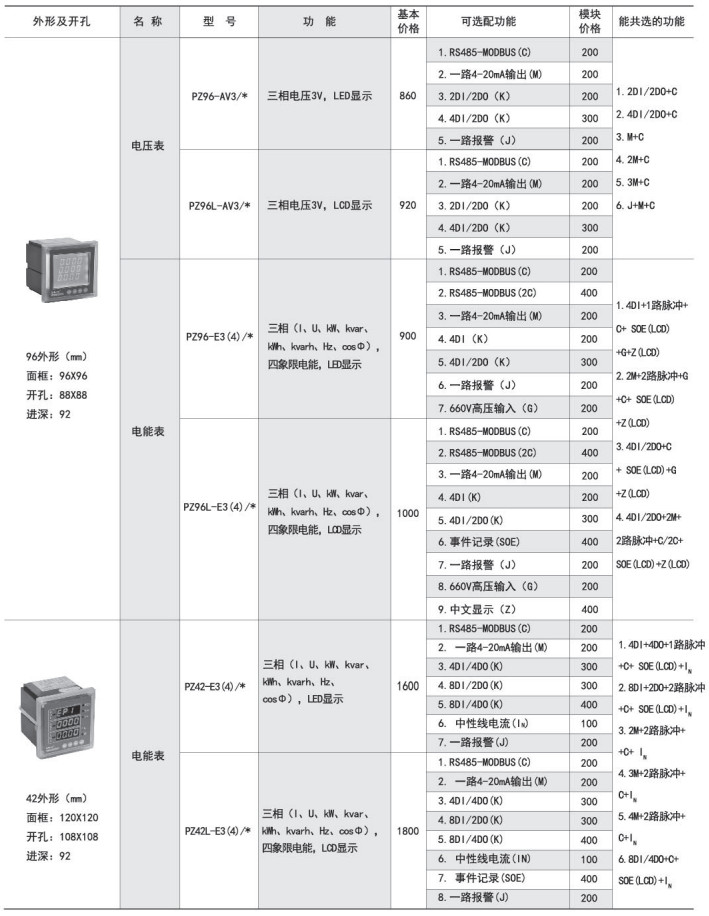

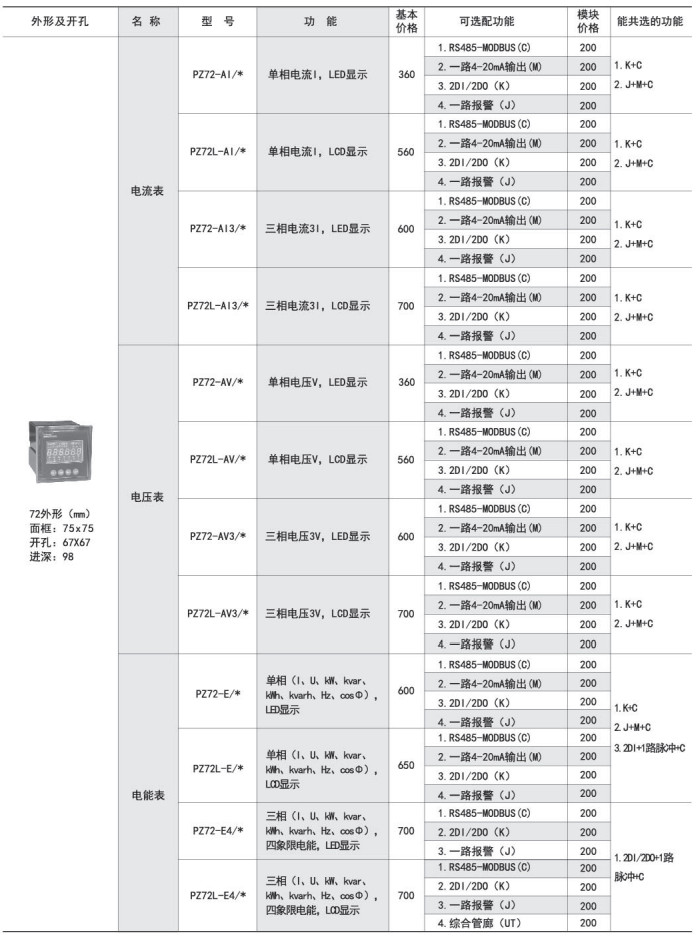

產品報價

技術參數		指標
輸入	標稱值	電壓：100V、220V、380V；電流：1A、5A
	過 載	電流：持續1.2倍，瞬時10倍/秒；電壓：持續1.2倍，瞬時2倍/秒
	頻率	45Hz～65Hz
	功耗	＜0.5VA
精度等級		電流、電壓：0.5級 頻率：0.05Hz 有功功率、有功電能：0.5級 無功功率、無功電能：1.0級
輸出	模擬量	4-20mA、0-20mA、0-5V等
	通訊	RS485 Modbus-RTU協議/Profibus-DP協議，1位起始位、8位數據位、1位停止位，1200/2400/4800/9600/19200bps
	電能	2路集電極開路的光耦脈沖
	報 警	1路無源常開觸點：1A/30VDC、2A/250VAC，高、低、不平衡報警均可設置
	開關量輸入	無源接點輸入方式：內置電源，光耦隔離
	開關量輸出	繼電器常開觸點輸出：1A/30VDC、2A/250VAC
	顯示	LED、LCD顯示，范圍-9999~9999，倍率任意設置
電源	電壓范圍	AC80-270V或DC100-350V
電源	功耗	＜4VA
絕緣電阻		≥100MΩ
工頻耐壓		電源/輸入/輸出之間2kV/1min
平均無故障工作時間		≥50000h
環境	溫度	工作溫度：LCD顯示：-10℃~+45℃；LED顯示：-10℃~+55℃ 儲存溫度：-20℃~+70℃
	濕度	≤93%RH，不結露，無腐蝕性氣體場所
	海拔	≤2500m
